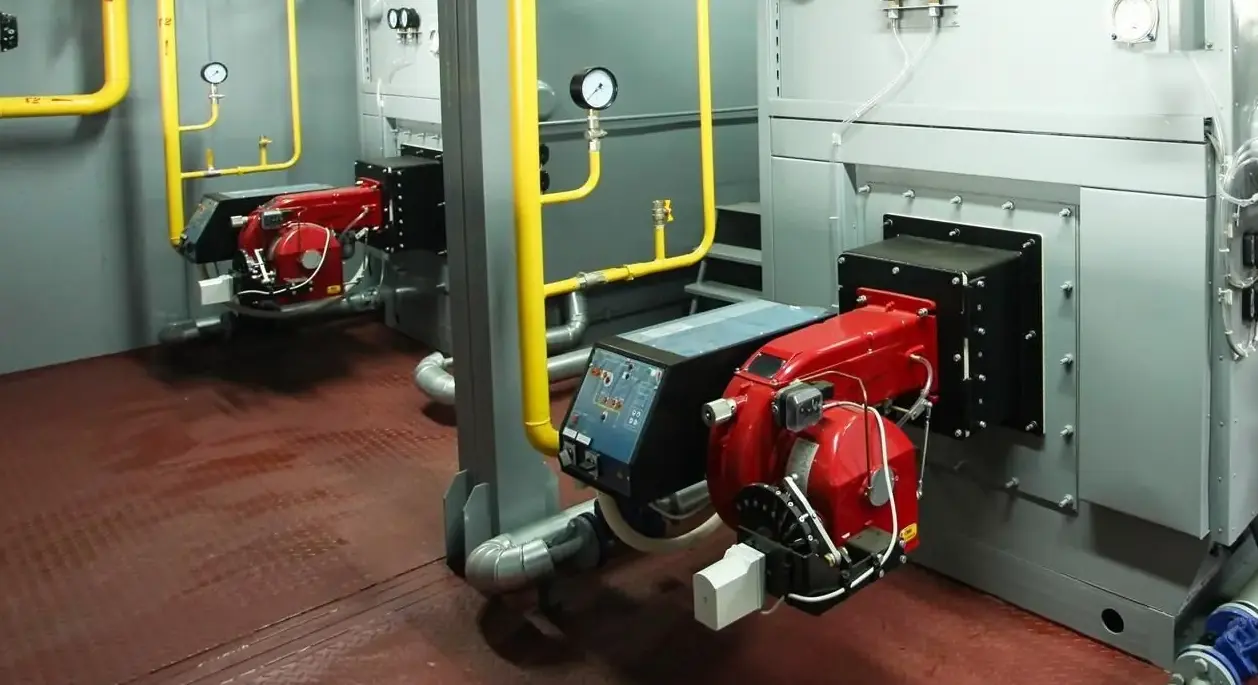

В статье рассматриваем основные особенности газовых горелок на примере оборудования итальянского бренда CIb Unigas.
Тип газового топлива
Номенклатура газовых горелок CIb Unigas включает устройства, работающие на разных видах газа. Стандартно компания предлагает модели, использующие природный газ, как наиболее доступный, дешевый и эффективный. Единственное условие для его применения – наличие централизованного газопровода. Природный газ экологичен, обладает высокой теплотворной способностью, не требует дополнительного оборудования наподобие насосов и резервуаров для хранения. В маркировке на этот вид топлива указывает литера "М", например так, как у модели P61 M-.AB.L.RU.A.1.65 – наддувной газовой горелки с двухступенчатым способом регулирования и тепловой мощностью 160 – 800 кВт.
В то же время для максимального соответствия потребностям рынка были разработаны горелки, которые способны работать на сжиженном (L), искусственном (С) и биогазе (В).
- Сжиженный газ – представляет собой смесь пропана и бутана в разных пропорциях. Он обладает высокой теплотой сгорания, но требует емкостей для хранения: баллонов, газгольдеров
- Искусственный газ – имеет более сложный состав, который изменяется в зависимости от метода производства и исходного сырья (уголь, торф, пластиковые отходы). Его теплотворная способность заметно ниже, чем у природного аналога. Используется в промышленности
- Биогаз – это результат анаэробного разложения органических отходов. Применяется в локальных системах отопления, чаще в сельской местности. По характеристикам теплоты сгорания он также уступает природному газовому топливу
Адаптация существующих моделей под нестандартный вид газа осуществляется, как правило, по запросу потребителя.
Способ регулирования мощности
Принцип управления газовыми горелками предусматривает различные рабочие схемы. Например, устройство может функционировать только в режиме "включено-выключено" или подавать топливо, регулируя расход под текущие потребности. Целесообразность применения того или иного варианта определяется с учетом потребностей и характера работы теплоснабжающего оборудования и в целом системы. В связи с этим под брендом CIb Unigas предлагаются модели со следующими способами регулирования мощности:
- одноступенчатые – работают только на максимальной мощности
- двухступенчатые – имеют два фиксированных режима; переключение между ступенями происходит автоматически, при достижении определенных условий
- прогрессивные двухступенчатые – аналог предыдущего варианта; отличие состоит в более плавном переходе с одной мощности на другую
- модулирующие – наиболее совершенный способ регулирования; в этом случае управление горелкой производится бесступенчато, а ее мощность гибко подстраивается под потребности системы в текущий момент времени

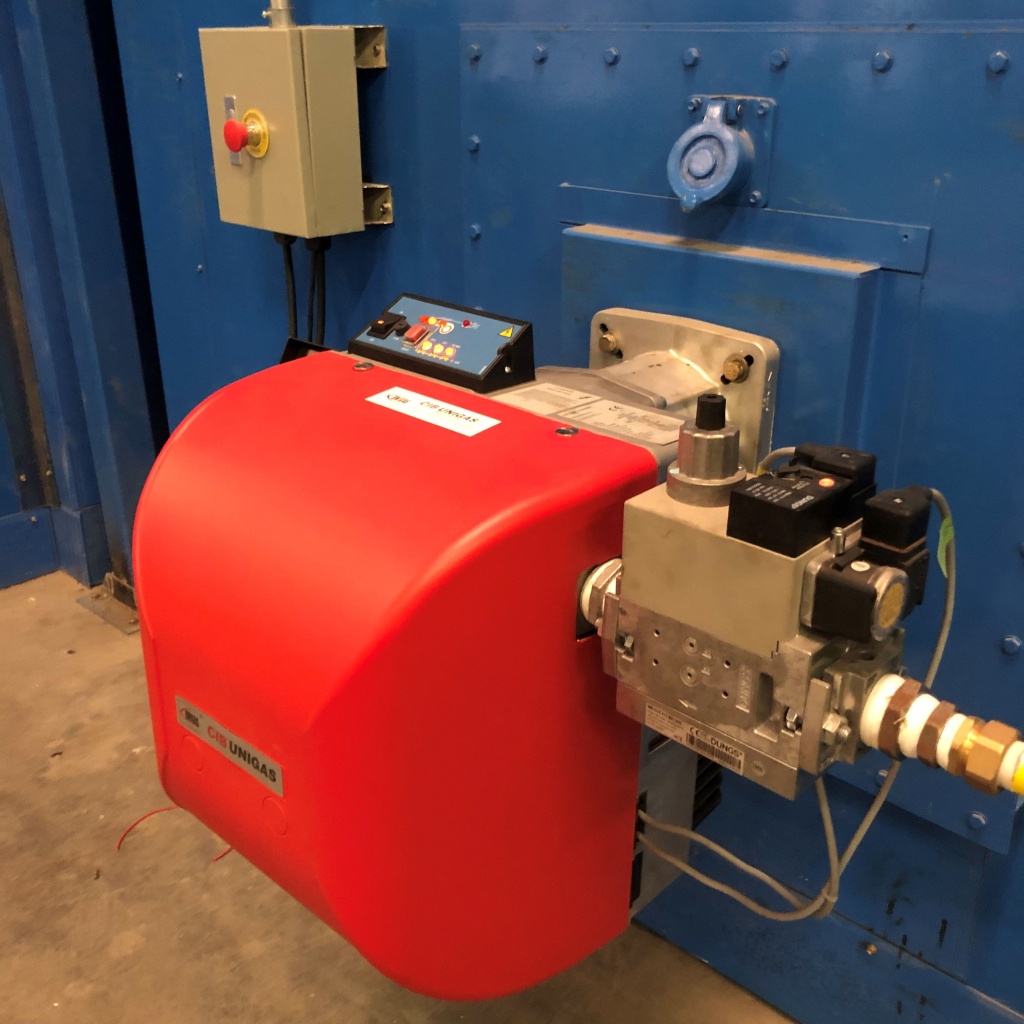

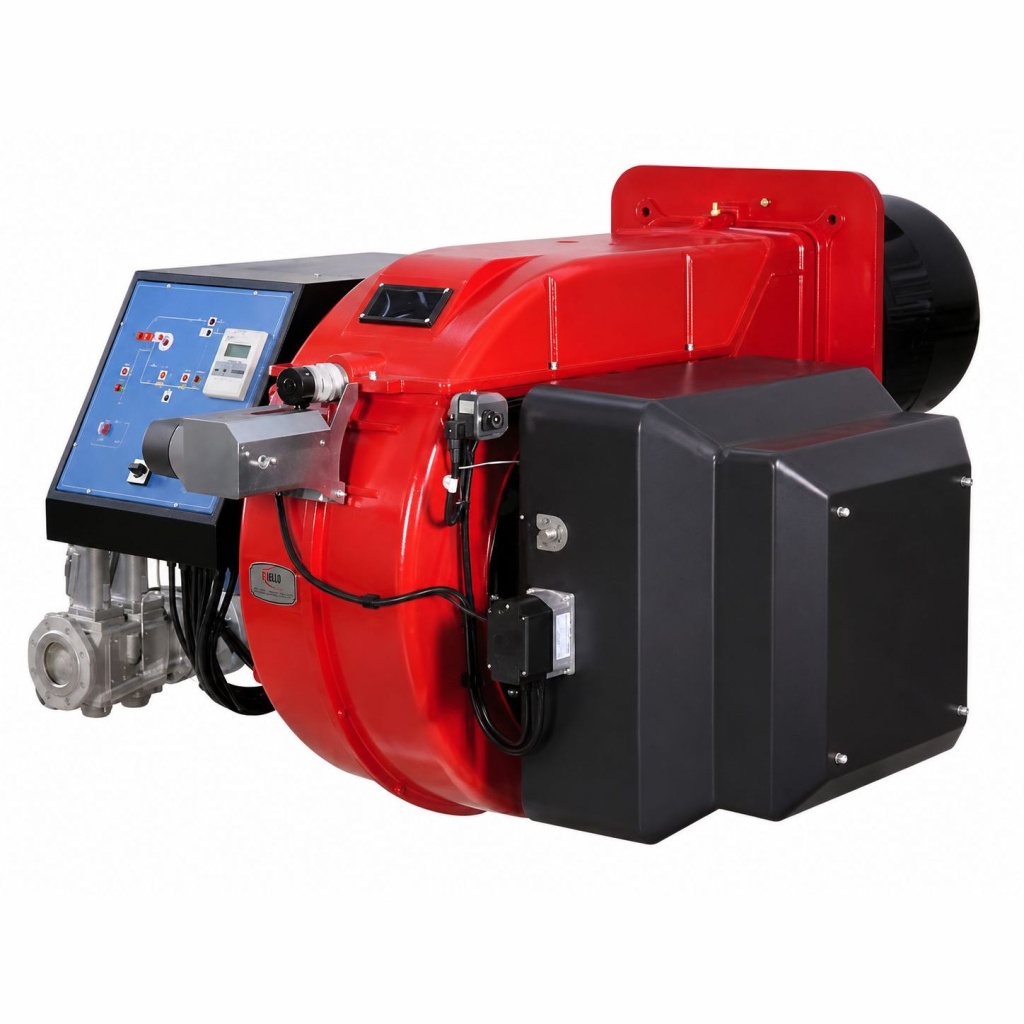

Определить, какой способ управления реализован в модели, легко по ее обозначению. Так, одноступенчатые горелки содержат в маркировке буквы "TN", как у версии S10 M-.TN.S.RU.B.1.20 тепловой мощностью 65–120 кВт, разработанной специально для печей. На устройство с двумя ступенями мощности указывают литеры "АВ", пример – модель для котла E165A M-.AB.SP.RU.A.8.50 с мощностными параметрами 300–1650 кВт. Если нужна двухступенчатая прогрессивная горелка, необходимо ориентироваться на буквы "PR", например, выбрать наддувную модель для котлоагрегата в навесном исполнении P71 M-.PR.S.RU.A.1.50 максимальной мощностью 1650 кВт. Модулирующие горелочные устройства обозначаются литерами "MD". Яркий пример – мощная промышленная горелка R1030 M-.MD.S.RU.A.1.80.ES с параметрами 2550 – 10600 кВт.
Размеры сопла горелки
Сопло – один из основных компонентов горелки, который отвечает за формирование и направление газовоздушной смеси. Оно обеспечивает смешение газа с воздухом и создает устойчивое пламя нужной формы и интенсивности. Сопло влияет на эффективность работы горелки, ее мощность и стабильность горения.
Основные характеристики сопла:
- диаметр – определяет количество газа, которое проходит через сопло; от него во многом зависит мощность горелки
- длина – влияет на скорость истечения газа, стабильность пламени, а также на эффективность смешивания газа с воздухом
- форма – бывает цилиндрической, конической или сложной геометрии, от чего зависит характер распределения пламени

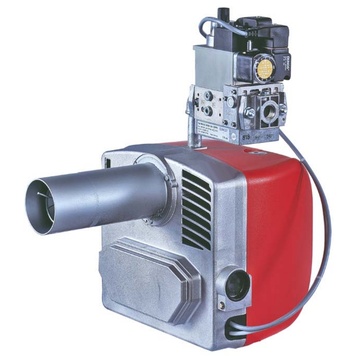

Газовые горелки CIb Unigas представлены во множестве вариантов, что позволяет подобрать оптимально подходящую модель. Среди предложений компании устройства со стандартным (S), как у горелки Tecnopress R75A M-.PR.S.RU.Y.8.50, длинным (L), как у модели P61 L-.AB.L.RU.A.0.32 и изменяемым (М) соплом, как у версии NG400 M-.TN.M.RU.А.0.32.
Кроме того, для применения в котлах с очень короткими камерами сгорания, где стенки котла или верхняя часть трубы расположены очень близко к пламени, разработаны горелки с разделением пламени на четыре коротких сопла. В этом случае стоит обратить внимание на линейки R…VS series, TP…VS series и пр. Наглядный пример такого решения – модель P1080 M-.MD.S.RU.VS.1.100.ES.
Главные преимущества
Общие особенности газовых горелок можно рассмотреть с точки зрения их преимуществ перед устройствами, работающими на других видах топлива.
Максимальная тепловая эффективность. Применение природного газа позволяет достигать 95–98-процентного КПД, что стало возможным благодаря высокой теплотворной способности и почти полному сгоранию топлива в топочной камере.
Высокая скорость розжига. По сравнению с дизельным или мазутным топливом газ обеспечивает более быстрое воспламенение и выход горелки на рабочую мощность.
Меньшие риски засорения. При сгорании газа не образуется копоти, как при использовании дизеля или мазута. Поэтому форсунки и другие элементы горелки практически не засоряются. По этой же причине они не нуждаются в частом обслуживании.
Малошумность. Это достоинство газовых моделей, основанное на отсутствии топливного насоса и хорошей звукоизоляции корпуса.
Экологичность. В отличие от дизтоплива, горение газа не сопровождается образованием твердых частиц, поступающих в атмосферу вместе с дымовыми газами. Поэтому вредное влияние на экологию сведено к минимуму.
